Van Bi Một Chiều (Ball Check Valve )

Van bi một chiều là gì?

Van bi một chiều có tên gọi tiếng Anh là Ball check valve là dòng van chỉ cho lưu chất có thể đi qua 1 chiều và chặn chiều ngược lại, sử dụng bi dạng hình cầu để thay thế cho các cánh van hay lá van như các dạng van 1 chiều khác hiện nay.

Khi áp lực hay dòng chảy của lưu chất đủ mạnh sẽ đẩy viên bi di chuyên lên để thực hiện việc mở van, khi lưu chất giảm giần các lực tác động đến không đủ thắng được trọng lực của bi sẽ rơi xuống vị trí khóa và lưu chất sẽ không được phép đi qua van.

So sánh van bi 1 chiều và van bi thông thường

Có thể cả hai đều có tê gọi van bi đầu nên dễ dàng có thể gây nhầm lẫn cho người dùng, tất nhiên cả 2 dòng van đều có công dụng cũng như cấu tạo hoàn toàn khác nhau, chúng ta cùng nhau tìm hiểu nhé:

Van bi 1 chiều

Cánh van sủ dụng bi dạng cầu đặc, có thể di chuyển tự do trong khoảng nhất định được để thực hiện đóng mở van khi có lưu chất đi qua van, và lưu chất chỉ có thể di chuyển theo 1 chiều và chặn chiều còn lại dù cho áp suất ở 2 đầu có thay đổi hay áp suất ngược thì cũng chỉ có thể di chuyển theo hướng ban đầu thiết kế của van.

Van bi thông thường

Hay còn gọi là Ball valve là dạng van chặn sử dụng bi dạng cầu rỗng đục thủng 2 đầu để làm cánh van hay lá van, đối với dòng van này lưu chất có thể du chuyển qua 2 hướng khác nhau nếu có sự chênh lệch áp suất hay lượng chất giữa 2 đầu.

Sử dụng bộ điều khiển để thực hiện việc đóng mở van còn đối với dạng van 1 chiều thì hoạt động hoàn toàn dựa vào áp suất của lưu chất bên trong van.

Cấu tạo van bi một chiều

Về cơ bản van 1 chiều bi cũng có cấu tạo tương tự như các loại van 1 chiều khác. Điểm khác biệt duy nhất của dòng van này chính là quả bóng tròn ở trong thân van để làm nhiệm vụ đóng mở hay đóng dòng chảy. Cụ thể van 1 chiều bi được cấu tạo từ các bộ phận chính như:

• Thân van: Là bộ phận được đúc nguyên khối từ gang, inox, nhựa…Trong đó gang được sử dụng phổ biến hơn.
• Nắp van: Là bộ phận thường được chế tạo cùng chất liệu với thân van. Bộ phận này được gắn với thân van thông qua các bu lông. Nhờ đó mà việc tháo nắp cũng trở nên dễ dàng hơn rất nhiều.
• Bộ phận bi: Hiểu đơn giản đây là một quả bi kim loại hình tròn, chúng nhiệm vụ tương tự như bộ phận đĩa van. Chúng được chế tạo từ chất liệu inox cao cấp nên có trọng lượng nhẹ và có khả năng chống ăn mòn tốt.
• Chốt định vị, chốt đĩa: Bộ phận này thường được làm bằng thép không gỉ. Nên có khả năng chống oxy hóa cũng đảm bảo độ an toàn, và sự chắc chắn.

Nguyên lí hoạt động van bi một chiều

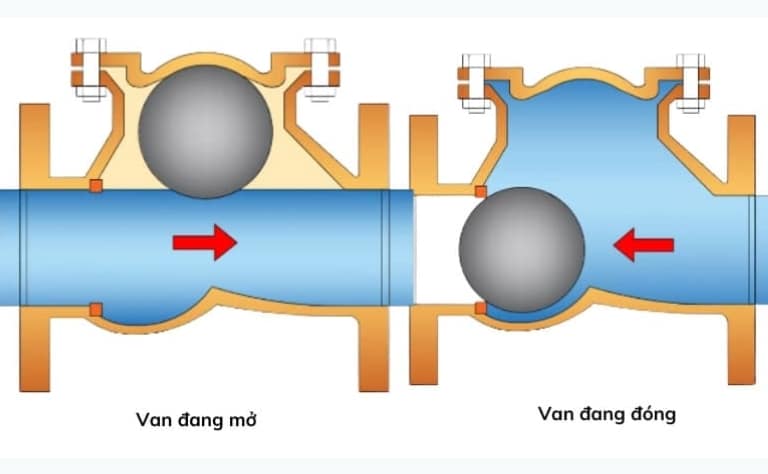

Nguyên lý hoạt động van 1 chiều bi

Cũng như các dòng van 1 chiều khác van hoạt động dựa trên hoàn toàn áp lực của lưu chất tác động lên bi khóa trong van, khi áp lực đủ mạnh có thể đẩy bi đến vị trí mở lưu chất có thể đi qua van theo hướng lắp đặt của van, khi áp suất trong hệ thống hay lượng lưu chất không đủ để giữ bi khóa ở vị trí mở nữa bi khóa sẽ di chuyển về lại vị trí khóa van ban đầu, với áp suất của lưu chất bên đầu ra càng lớn ( áp suất ngược ) bi khóa càng được đóng chặt, lưu chất càng không thể đi qua van.

Van thường được sử dụng nhiều trong các môi trường chất lỏng, nước, ít sử dụng trong các môi trường khí hơi.

Đặc điểm nổi bật của van 1 chiều bi

• Van được thiết kế đơn giản, nên dễ dàng lắp đặt cũng như bảo dưỡng
• Bi van có dạng hình tròn và được chế tạo hoàn toàn từ inox cao cấp nên có trọng lượng nhẹ, bì bỉ và có khả năng chống ăn mòn tốt.
• Thân van được chế tạo từ nhiều loại vật liệu như inox, gang, nhựa…Phù hợp với nhiều môi trường lưu chất khác nhau
• Thiết kế van có dạng chữ Y nên thuận tiện trong việc định hướng bóng cũng như giúp có lợi hơn về trọng lực.
• Kiểu kết nối với đường ống dạng nối ren với kích cỡ nhỏ hay nối bích chắc chắn, an toàn với các hệ thống đường ống có kích cỡ lớn.
• Van có thể đáp ứng tốt mọi vị trí hay hệ thống, có thể lắp đặt theo phương nằm ngang hay nằm dọc.
• Không được lắp đặt tại những vị trí có nguy cơ cao xảy ra tình trạng búa nước. Bởi dòng van này thời gian đóng mở chậm hơn so với các loại van 1 chiều khác.


  Ứng dụng van 1 chiều bi



  Với những ưu điểm nổi bật của mình mà van 1 chiều bi đang được sử dụng rộng rãi trong nhiều hệ thống. Trong đó tiêu biểu như:

  • Trong các hệ thống HVAC ở các tòa nhà cao tầng.
  • Trong các hệ thống xử lý nước thải sinh hoạt hay nước thải công nghiệp
  • Trong các hệ thống PCCC
  • Trong các nhà máy sản xuất hoá chất
  • Trong các nhà máy chế biến thực phẩm, dược phẩm, đồ uống…

  Trên đây là những chia sẻ của giaminhexim.com về dòng van 1 chiều bi. Hi vọng những chia sẻ này của chúng tôi giúp khách hàng có thêm những thông tin cơ bản từ đó có thể lựa chọn những dòng van phù hợp nhất với nhu cầu và tối ưu chi phí cho công trình của mình.

  Nếu Quý Khách Hàng còn thắc mắc hay cần báo giá van bi 1 chiều cụ thể, Quý khách vui lòng liên hệ Hotline: 07 6563 2222 để được hỗ trợ nhanh nhất.
